07. 이미지 유사도, 영상의 변환



1. 이미지 유사도

- 픽셀 값의 분표가 서로 비슷하다면 유사한 이미지일 확률이 높음



🔵 비교 알고리즘

cv2.compareHist(히스트그램1, 히스트그램2, 알고리즘)         cv2.HISTCMP_CORREL: 상관관계(1: 완정 일치, -1: 완전 불일치, 0: 무관계)           cv2.HISTCMP_CHISQR: 카이관계(0: 완전 일치, 무한대: 완전 불일치)        cv2.HISTCMP_INTERSECT: 교차(1: 완전 일치, 0: 완전 불일치)          cv2.BHATTACHARYYA: 밀도함수(0: 완정 일치, 1: 완정 불일치)

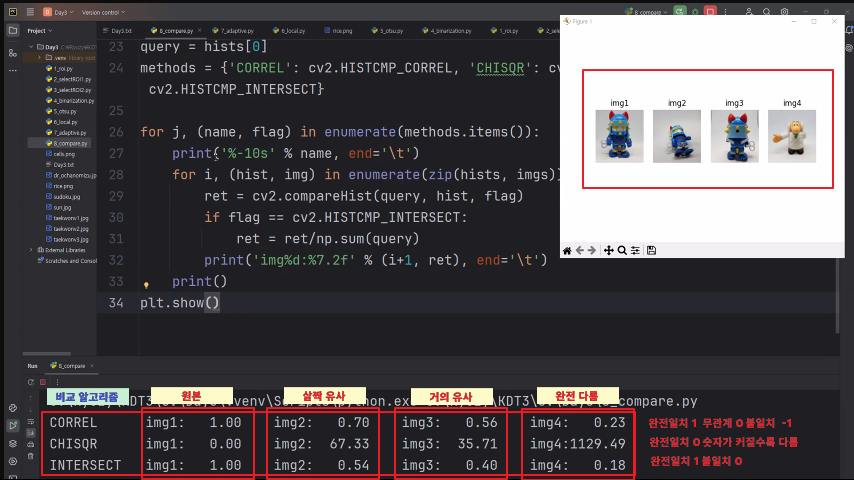

◼ 예제 : 여러 이미지 간의 히스토그램 유사도를 비교하기

import cv2           import matplotlib.pyplot as plt           import numpy as np           img1 = cv2.imread('./taekwonv1.jpg')           img2 = cv2.imread('./taekwonv2.jpg')           img3 = cv2.imread('./taekwonv3.jpg')           img4 = cv2.imread('./dr_ochanomizu.jpg')           imgs = [img1, img2, img3, img4]           hists = []           # 각 이미지에 대해 히스토그램 계산 및 비교를 수행           for i, img in enumerate(imgs):               plt.subplot(1, len(imgs), i+1)               plt.title('img%d' % (i+1))               plt.axis('off')               plt.imshow(img[:, :, ::-1])               hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)               hist = cv2.calcHist([hsv], [0, 1], None, [180,256], [0, 180, 0, 256])               cv2.normalize(hist, hist, 0, 1, cv2.NORM_MINMAX)               hists.append(hist)           query = hists[0]           methods = {'CORREL': cv2.HISTCMP_CORREL, 'CHISQR': cv2.HISTCMP_CHISQR, 'INTERSECT': cv2.HISTCMP_INTERSECT, 'BHATTACHARYYA': cv2.HISTCMP_BHATTACHARYYA}           # 각 메소드별로 히스토그램 유사도를 계산하고 출력           for j, (name, flag) in enumerate(methods.items()):               print('%-10s' % name, end = '\t')               for i, (hist, img) in enumerate(zip(hists, imgs)):                   ret = cv2.compareHist(query, hist, flag)                   # INTERSECT 메소드의 경우 정규화된 결과를 사용하여 출력                   if flag == cv2.HISTCMP_INTERSECT:                       ret = ret/np.sum(query)                   print('img%d:%7.2f' % (i+1, ret), end = '\t')               print()           plt.show()

• 주석

import cv2           import matplotlib.pyplot as plt           import numpy as np           img1 = cv2.imread('./taekwonv1.jpg')           img2 = cv2.imread('./taekwonv2.jpg')           img3 = cv2.imread('./taekwonv3.jpg')           img4 = cv2.imread('./dr_ochanomizu.jpg')           imgs = [img1, img2, img3, img4]           hists = []           # 각 이미지에 대해 히스토그램 계산 및 비교를 수행합니다.           for i, img in enumerate(imgs):               plt.subplot(1, len(imgs), i+1)               plt.title('img%d' % (i+1))               plt.axis('off')               plt.imshow(img[:, :, ::-1]) # OpenCV는 BGR 순서이므로 RGB 순서로 변환               hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)  # HSV 색 공간으로 변환               # 2차원 히스토그램을 계산               hist = cv2.calcHist([hsv], [0, 1], None, [180,256], [0, 180, 0, 256])               # 히스토그램을 [0, 1] 범위로 정규화               cv2.normalize(hist, hist, 0, 1, cv2.NORM_MINMAX)               # 계산된 히스토그램을 리스트에 추가               hists.append(hist)           # 쿼리 이미지로 사용할 첫 번째 이미지의 히스토그램을 선택           query = hists[0]           # 비교할 메소드들과 그에 대한 설명           methods = {'CORREL': cv2.HISTCMP_CORREL, 'CHISQR': cv2.HISTCMP_CHISQR, 'INTERSECT': cv2.HISTCMP_INTERSECT, 'BHATTACHARYYA': cv2.HISTCMP_BHATTACHARYYA}           # 각 메소드별로 히스토그램 유사도를 계산하고 출력           for j, (name, flag) in enumerate(methods.items()):               print('%-10s' % name, end = '\t')               for i, (hist, img) in enumerate(zip(hists, imgs)):                   ret = cv2.compareHist(query, hist, flag)                   # INTERSECT 메소드의 경우 정규화된 결과를 사용하여 출력                   if flag == cv2.HISTCMP_INTERSECT:                       ret = ret/np.sum(query)                   print('img%d:%7.2f' % (i+1, ret), end = '\t')               print()           plt.show()

이미지 로드 및 표시: 네 개의 이미지를 cv2.imread() 함수를 사용하여 BGR 형식으로 읽어옵니다. matplotlib.pyplot을 사용하여 이미지를 subplot에 표시합니다. HSV 변환 및 히스토그램 계산: 각 이미지를 HSV 색 공간으로 변환하고, cv2.calcHist() 함수를 사용하여 2차원 히스토그램을 계산합니다. 이후 cv2.normalize() 함수를 사용하여 히스토그램을 [0, 1] 범위로 정규화합니다. 히스토그램 비교: 첫 번째 이미지(img1)를 쿼리로 선택하고, 나머지 이미지들과의 히스토그램 유사도를 다양한 메소드를 사용하여 비교합니다. cv2.compareHist() 함수를 사용하여 각 이미지 쌍의 유사도를 계산합니다. 결과 출력: 각 비교 메소드별로 계산된 유사도를 출력합니다. 특히 cv2.HISTCMP_INTERSECT 메소드의 경우 정규화된 결과를 사용하여 출력합니다. 맷플롯립을 사용한 이미지 출력: 각 이미지를 subplot에 표시하여 비교할 이미지들을 시각적으로 보여줍니다.







2. 영상의 변환

- 영상을 구상하는 픽셀의 배치 구조를 변경함으로 전체 영상의 모양을 바꾸는 작업



🔵이미지 이동(translate)

M = [1 0 a]                  [0 1 b]          x 방향으로 a 만큼, y 방향으로 b 만큼 이동하는 행렬          cv2.warpaffine(영상, 2 * 3 변환행렬, 결과, 보간법 알고리즘)

이미지 이동(translate) :  (0,0)을 매게변수로 전달하면 입력 영상과 같은 행렬을 반환 원래 있던 좌표에 이동시키려는 거리 만큼 연산(shift)



🔵보간법 일고리즘(interpolation)

cv2.INTER_LINEAR: 인접한 4개의 픽셀 값에 거리 가중치 사용 -> 속도는 빠르지만 퀄리티가 좀 떨어짐       cv2.INTRE_NEAREST: 가장 가까운 픽셀 값 사용 -> 속도가 가장 빨르지만 퀄리티가 떨어짐       cv2.INTER_AREA: 픽셀 영역 관계를 이용한 재샘플링 -> 영역적인 정보를 추출해서 결과 영상을 세팅하는 방법, 다운샘플링시 효과적       cv2.INTER_CUBIC: 인접한 16개의 픽셀 값에 사중치를 사용 -> 퀄리티는 가장 촣치만 속도가 떨어짐

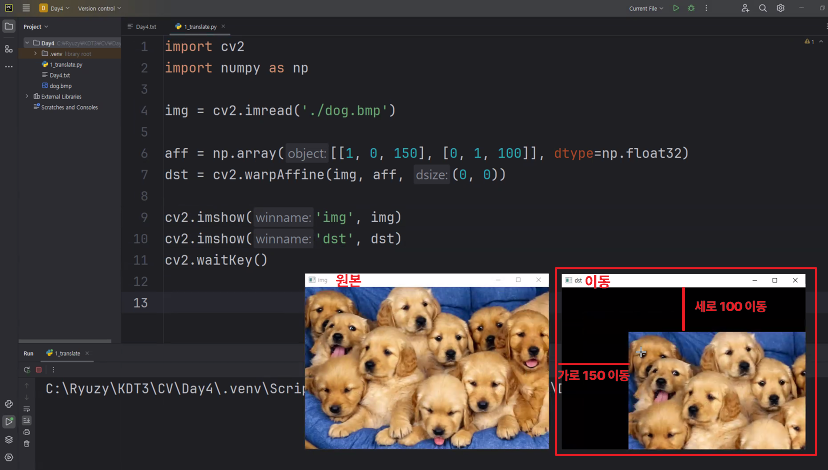

◼ 예제: 이미지 이동  / cv2.warpaffine() 사용하기

import cv2         import numpy as np         img = cv2.imread('../Day1/dog.bmp')         # [1, 0, a], [0, 1, b]         aff = np.array([[1, 0, 150], [0, 1, 100]], dtype=np.float32)         dst = cv2.warpAffine(img, aff, (0, 0))         cv2.imshow('img', img)         cv2.imshow('dst', dst)         cv2.waitKey()





🔵이미지 크기 변환 (resize)

cv2.resize(영상, 결과, x와 y방향 스케일 비율, 보간법)

영상의 크기를 원본 영상보다 크게 또는 작게 만드는 변환

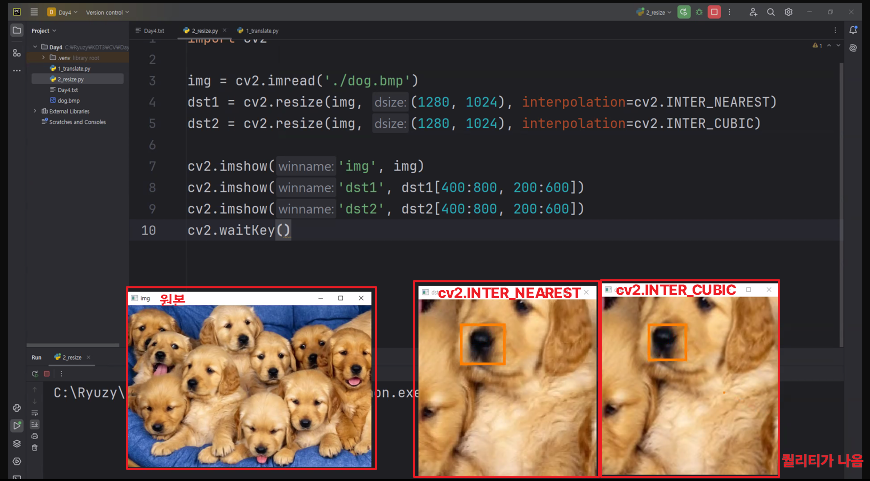

◼ 예제: 이미지 확대하기 / cv2.INTER_NEAREST, cv2.INTER_CUBIC 사용하기

import cv2         img = cv2.imread('../Day1/dog.bmp')         dst1 = cv2.resize(img, (1280, 1024), interpolation=cv2.INTER_NEAREST)         dst2 = cv2.resize(img, (1280, 1024), interpolation=cv2.INTER_CUBIC)         cv2.imshow('img', img)         cv2.imshow('dst1', dst1[400:800, 200:600])         cv2.imshow('dst2', dst1[400:800, 200:600])         cv2.waitKey()





🔵 회전(rotation)

cv2.getRotationMatrix2D(중심 좌표, 회전각도, 확대비율) -> affine 행렬

영상의 특정 각도 만큼 회전시키는 변환(반시계 방향) * 회전각도: 반시계방향(기본값), 음수는 시계방향 * 확대비율: 0~1 사이의 실수

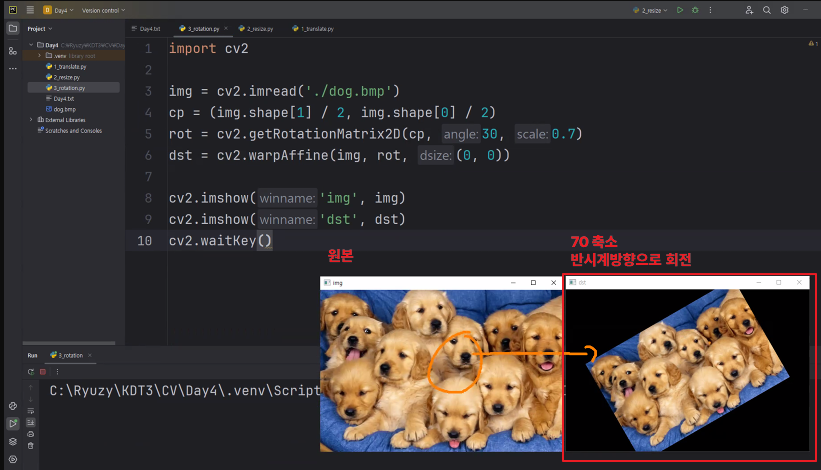

◼ 예제: 이미지 회전시키기

import cv2         img = cv2.imread('../Day1/dog.bmp')         cp = (img.shape[1] / 2, img.shape[0] / 2)         rot = cv2.getRotationMatrix2D(cp, 30, 0.5)         dst = cv2.warpAffine(img, rot, (0, 0))         cv2.imshow('img', img)         cv2.imshow('dst', dst)         cv2.waitKey()





🔵투시변환(perspective)

cv2.getPerspectiveTransforms(영상, 4개의 결과 좌표점) -> 투시 변환 행렬         cv2.wrapPerspective(영상, 투시 변환 행렬, 결과 영상 크기)

- 직사각형 형태의 영상을 임의의 입체감 있는 사각형 형태로 변경할 수 있는 변환 - 원본 영상에 있는 직선은 결과 영상에서 그대로 유지 되지 않고 평행 관계가 깨질 수 있음 - 투시 변환은 보통 3*3 크기의 실수 행렬로 표현 - 8개의 파라미터로 표현할 수 있지만, 좌표 계산 편의상 9개의 원소를 갖는 행렬로 표현

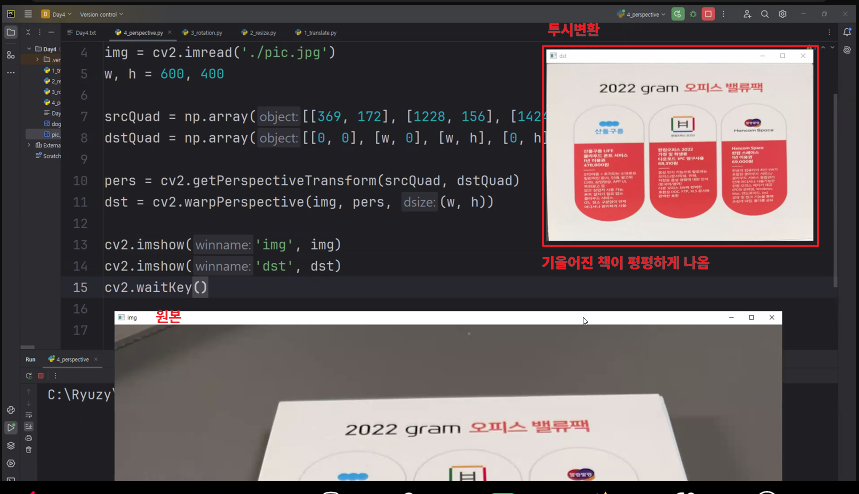

◼ 예제 : 이미지 투시변환하기

import cv2         import numpy as np         img = cv2.imread('./pic.jpg')         w, h = 600, 400         srcQuad = np.array([[370, 173], [1220, 155], [1420, 840], [210, 850]], np.float32)         dstQuad = np.array([[0, 0], [w, 0], [w, h], [0, h]], np.float32)         pers = cv2.getPerspectiveTransform(srcQuad, dstQuad)         dst = cv2.warpPerspective(img, pers, (w, h))         cv2.imshow('img', img)         cv2.imshow('dst', dst)         cv2.waitKey()

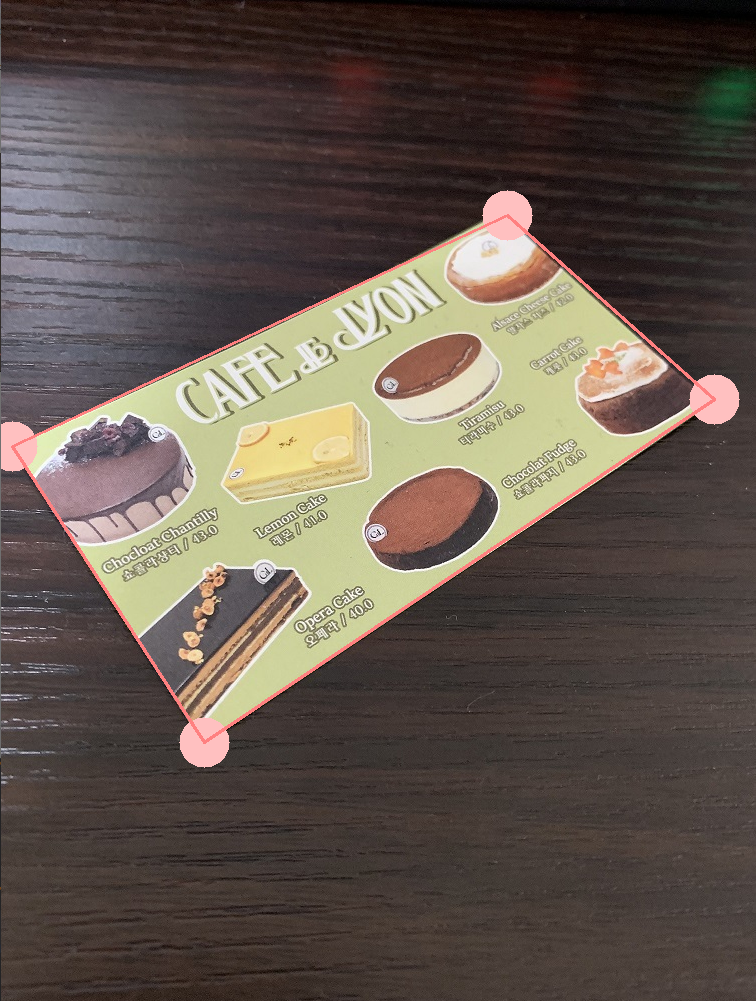

◼ 방법1

import cv2         import numpy as np         # 전역 변수 선언         points = []         dragging_point_index = -1         image_path = './namecard.jpg'         # 마우스 이벤트 핸들러 함수         def mouse_handler(event, x, y, flags, param):             global points, image, dragging_point_index             if event == cv2.EVENT_LBUTTONDOWN:                 for i, point in enumerate(points):                     if abs(point[0] - x) < 10 and abs(point[1] - y) < 10:                         dragging_point_index = i                         break             elif event == cv2.EVENT_MOUSEMOVE:                 if dragging_point_index != -1:                     points[dragging_point_index] = (x, y)                     redraw_image()             elif event == cv2.EVENT_LBUTTONUP:                 dragging_point_index = -1         def redraw_image():             global image             image = orig_image.copy()             for i, point in enumerate(points):                 cv2.circle(image, point, 10, (255, 0, 255), -1)  # 큰 핑크색 점                 if i > 0:                     cv2.line(image, points[i-1], point, (255, 0, 255), 2)  # 핑크색 선             if len(points) == 4:                 cv2.line(image, points[3], points[0], (255, 0, 255), 2)  # 마지막 점과 첫 점을 연결하는 선             cv2.imshow("Image", image)         # 이미지를 불러오고 초기화         image = cv2.imread(image_path)         orig_image = image.copy()         # 초기 네 점 설정 (이미지의 모서리 근처에 배치)         h, w, _ = orig_image.shape         points = [(50, 50), (w - 50, 50), (w - 50, h - 50), (50, h - 50)]         redraw_image()         cv2.setMouseCallback("Image", mouse_handler)         print("이미지에서 네 점을 선택하고 움직이세요. Enter 키를 누르면 완료됩니다.")         while True:             key = cv2.waitKey(1) & 0xFF             if key == 13:  # Enter 키를 누르면 변환된 이미지를 새 창에 표시                 if len(points) == 4:                     # 원본 이미지의 크기를 얻음                     h, w, _ = orig_image.shape                     # 선택한 네 점                     pts1 = np.float32(points)                     # 대상 좌표 설정 (직사각형으로 변환)                     pts2 = np.float32([[0, 0], [w, 0], [w, h], [0, h]])                     # 변환 행렬 계산                     matrix = cv2.getPerspectiveTransform(pts1, pts2)                     # 원근 변환 적용                     result = cv2.warpPerspective(orig_image, matrix, (w, h))                     # 결과 이미지 표시                     cv2.imshow("Transformed Image", result)                     print("변환된 이미지가 새 창에 표시됩니다.")                 else:                     print("네 점이 선택되지 않았습니다.")             elif key == 27:  # Esc 키를 누르면 종료                 break         cv2.destroyAllWindows()

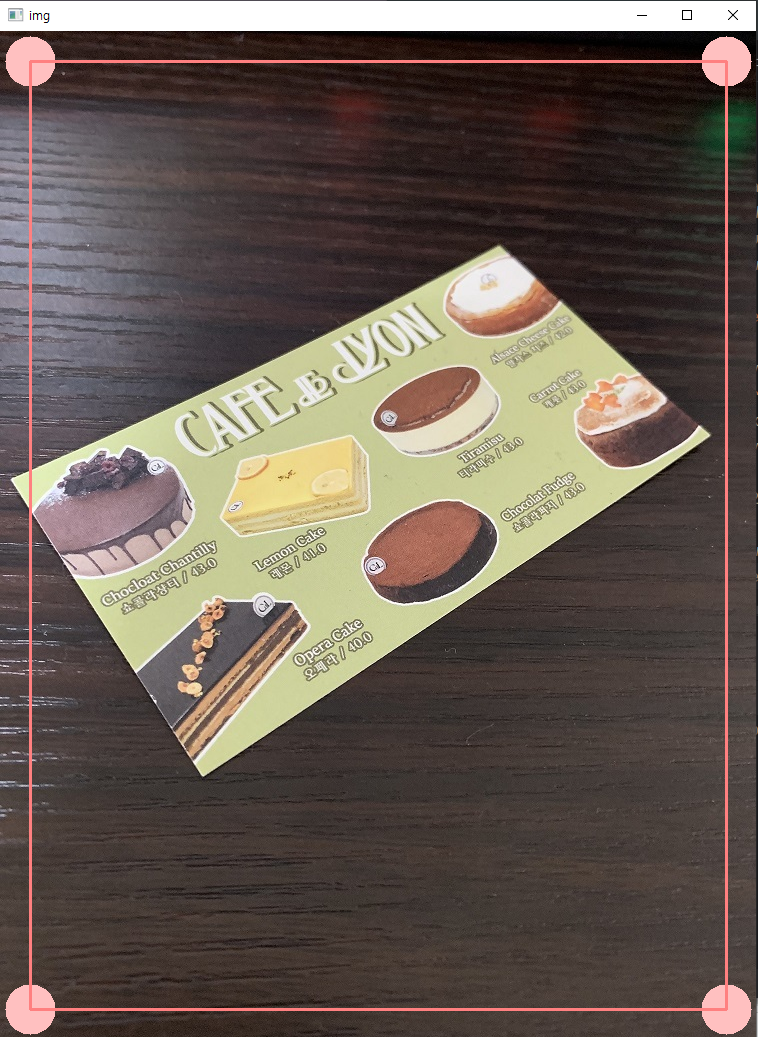

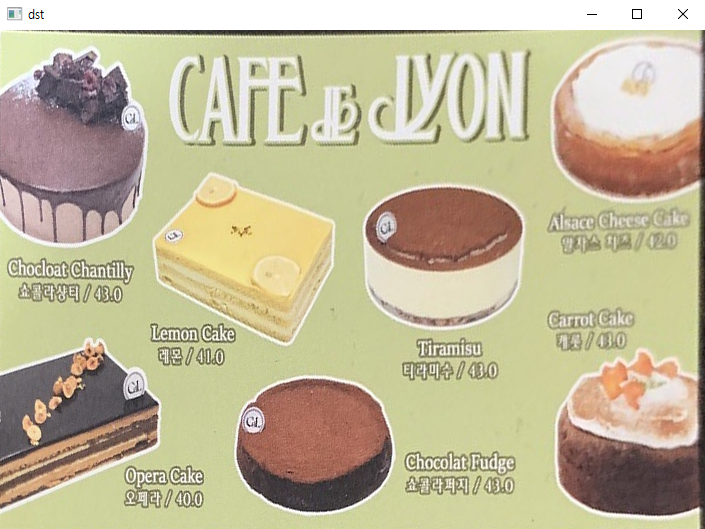

◼ 방법2

import cv2       import numpy as np       import sys       img = cv2.imread('./namecard.jpg')       h, w = img.shape[:2]       dh = 500       # A4용지 크기: 210*297mm       dw = round(dh * 297 / 210)       srcQuad = np.array([[30, 30], [30, h-30], [w-30, h-30], [w-30, 30]], np.float32)       dstQuad = np.array([[0, 0], [0, dh], [dw, dh], [dw, 0]], np.float32)       dragSrc = [False, False, False, False]       def drawROI(img, corners):           cpy = img.copy()           c1 = (192, 192, 255)           c2 = (128, 128, 255)           for pt in corners:               cv2.circle(cpy, tuple(pt.astype(int)), 25, c1, -1)           cv2.line(cpy, tuple(corners[0].astype(int)), tuple(corners[1].astype(int)), c2, 2)           cv2.line(cpy, tuple(corners[1].astype(int)), tuple(corners[2].astype(int)), c2, 2)           cv2.line(cpy, tuple(corners[2].astype(int)), tuple(corners[3].astype(int)), c2, 2)           cv2.line(cpy, tuple(corners[3].astype(int)), tuple(corners[0].astype(int)), c2, 2)           return cpy       def onMouse(event, x, y, flags, param):           global srcQuad, dragSrc, ptOld, img           if event == cv2.EVENT_LBUTTONDOWN:               for i in range(4):                   if cv2.norm(srcQuad[i] - (x, y)) < 25:                       dragSrc[i] = True                       ptOld = (x, y)                       break           if event == cv2.EVENT_LBUTTONUP:               for i in range(4):                   dragSrc[i] = False           if event == cv2.EVENT_MOUSEMOVE:               for i in range(4):                   if dragSrc[i]:                       srcQuad[i] = (x, y)                       cpy = drawROI(img, srcQuad)                       cv2.imshow('img', cpy)                       ptOld = (x, y)                       break       disp = drawROI(img, srcQuad)       cv2.namedWindow('img')       cv2.setMouseCallback('img', onMouse)       cv2.imshow('img', disp)       while True:           key = cv2.waitKey()           if key == 13:               break           elif key == 27:               sys.exit()       pers = cv2.getPerspectiveTransform(srcQuad, dstQuad)       dst = cv2.warpPerspective(img, pers, (dw, dh), flags=cv2.INTER_CUBIC)       cv2.imshow('dst', dst)       cv2.waitKey()
